電気炉及び工業炉

発熱式トンネル電気炉
(Tunnel Type Furnace)

本設備はPusher Typeの高温雰囲気の焼成炉でありElectric Heatingを使用する。 主に重量感のある被熱物を焼成する際使用されている。 代表的な形態は、セッター(Plate)に被熱物を積載してMain Pushing装置でセッターとセッターを炉内部に移動させ、熱処理を実行する方式の設備である。 Return Conveyorを適用して自動化方式を適用した。

SPECIFICATION

  • - 発熱体: Mosi2 & Sic
  • - 最高温度 : 1650℃
  • - 移送速度 : 29.2mm/min(Max), 360mm/12.3min
  • - 温度制御方式 : SCR & Temperature Control

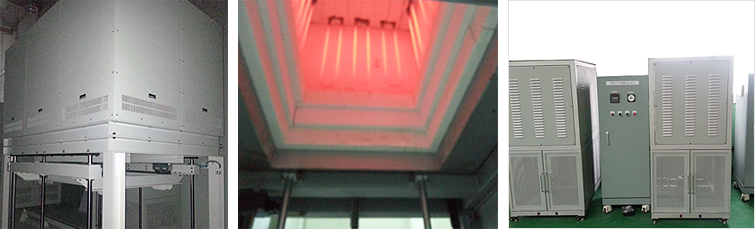

発熱式 Batch 電気炉 (Batch Type Furnace)

炉Bottomが上昇/下降する構造が特徴であり、Bottomが台車形式になっていて移動が可能で、被熱物の積載が容易な長所を持ったBatch Typeである。 特に炉の内壁四面(4)または被熱物の間に発熱体を設置する方式が可能であり、優れた温度分布度を持つため新素材及び特殊材料の焼成及び焼結用として広く使用される

SPECIFICATION

  • - 発熱体:Mosi2 or Sic
  • - 最高温度 : 1800℃
  • - 移送方式 : 上昇/下降 (Ball Screw), 移送台車 (cylinder or Geard Motor)
  • - 温度制御方式 : SCR & Temperature Control

小型アクロ (ARC Furnace)

本設備はAC type Electro ARC Furnace、380V/60Vとして鉄スクラップ(Scrap)を溶融し、その溶鋼に排触媒を追加溶融して、排触媒に含まれた合金鉄成分を溶融/還元してFe系合金鉄を製造するために製作された.

SPECIFICATION

  • - 電力:変圧器3賞、380V/60V(70V、90V)、350KVA
  • - 電圧Type:定電圧方式(電圧制御による電流変化)
  • - 設備の大きさ:about L6200*W3300*H5600
  • - 炉体の大きさ:外形φ1800*h1400, 内径　Φ1000*h500(+400)
  • - 出鋼方式：Slag off、Spout出鋼(モーター方式斜動）
  • - 炉体移動：モーター方式自走式（台車)移動
  • - 電極:3EA、φ300 x 2400±200
  • - マスタ・暗：機械式(モータ駆動）、個別駆動可能

発熱式坩堝炉 (Crucible Furnace)

本設備は被熱物を上部で装入する形を持っており、坩堝を装入して被熱物を溶融させるのに使用する。 手動Tilting装置があり、溶融された被熱物をこそげたり、容器などに盛り込むことができるよう、製作して使用する

SPECIFICATION

  • - 発熱体:Sic
  • - 最高温度 : 1450℃
  • - Titling方式 : Gear方式(手動)
  • - 温度制御方式 : SCR&Temperature Contro

- 高温電気炉High Temp.Furnace

- その他各種工業炉Other Furnace

工業炉エンジニアリング及び築炉

- 製鋼電気炉、取鍋、TD

- 各種産業炉築炉
